Drag
Helt täckt skydd: optimerat och uppgraderat för att kassera olja, vatten och skräpläckage.

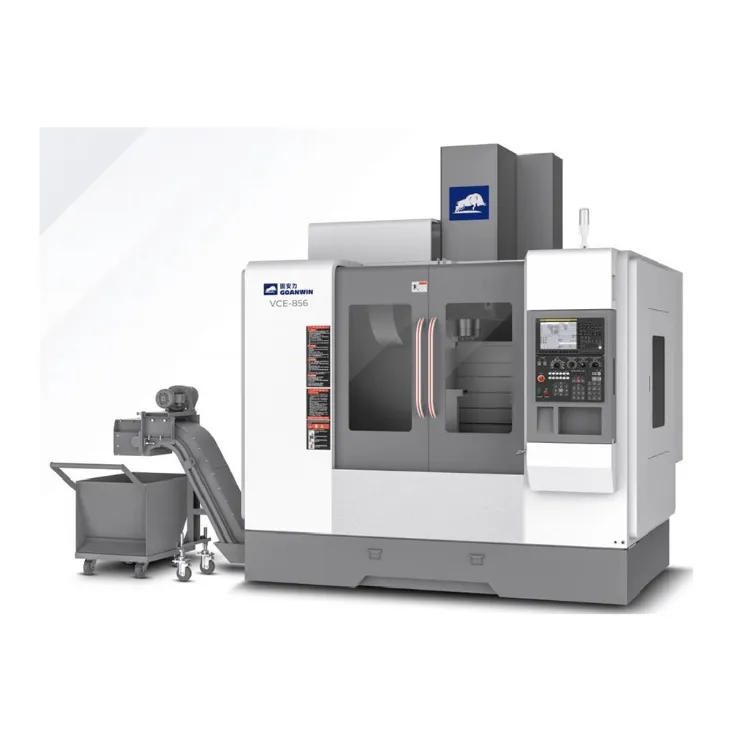

Den senaste vertikala bearbetningsmaskinen i VCE-serien har förbättringar som krävs av ägare och operatörer. Det senaste styrsystemet har ett enkelt gränssnitt och kraftfulla funktioner. Styrgränssnittet är intelligent och mångsidigt, med en pekskärm med flera pekskärmar som är lätt att använda och snabbare och högre bearbetningsnoggrannhet.
Granska specifikationerna för vår VCE-serie nedan och kontakta oss sedan för hjälp med att hitta rätt mekanisk press för din applikation.
Tekniska data
| PUNKT | ENHET | VCE-855 | VCE-1160 | VCE-1370 | VCE-1580 | |
| Kontrollera | Kontroller | GOANWIN/MITSUBISHI/FANUC | ||||
| Spindelmotoreffekt | kw | 7.5 | 11 | 15 | 15 | |
| X/Y/Z-axelmotoreffekt | kw | 2.0/2.0/2.0B | 3.0/3.0/3.0B | 3.5/3.5/3.5B | 4.0/4.0/4.0B | |
| Stroke | X-axelns rörelse | mm | 800 | 1100 | 1300 | 1500 |
| Y-axelns rörelse | mm | 550 | 600 | 700 | 800 | |
| Z-axelns rörelse | mm | 550 | 600 | 700 | 700 | |
| Spindelnäsa ände till bänkskiva | mm | 120-670 | 120-720 | 140-840 | 160-860 | |
| Treaxligt spår | Bandesign | Treaxlig rulle | ||||
| Spårbredd | mm | 35/45/45 | 45/45/45 | 45/45/45 | 55/45/55 | |
| Antal reglage (X,Y,Z) | 4-4-06 | 6-4-06 | 6-4-06 | 8-6-06 | ||
| Skruvdiameter/stigning | mm | 40/16 | 40/12 | 40/12 | 50/10 | |
| Axel | Spindel stil | BT40 | BT40 | BT40 | BT50 | |
| Val av spindelstil | BBT40 HSK-A63 | |||||
| Spindeldiameter | Ø150/Ø155 | Ø150/Ø155 | Ø150/Ø155 | Ø155 | ||
| Huvudaxelns transmissionsläge (standardkonfiguration) | Remdriven | |||||
| Huvudaxelns transmissionsläge (tillval) | Direkt typ | |||||
| Spindelhastighet (standardkonfiguration) | rpm | 8000 | 8000 | 8000 | 8000 | |
| Spindelhastighet (tillval) | rpm | Direkt typ 12000/15000 | ||||
| Från centrum av spindeln till den vertikala cylinderytan | mm | 590 | 650 | 840 | 855 | |
| Spindelmotoreffekt | N/m | 36 | 51 | 71 | 71 | |
| Foder | X/Y/Z-axel snabbmatning | m/min | 36/36/36 | 24/24/24 | 24/24/24 | 20/20/20 |
| Min. inställningsenhet för XYZ-axel | 0.001 | 0.001 | 0.001 | 0.001 | ||
| Matningshastighet | m/min | 10 | 10 | 10 | 10 | |
| Arbetsbänk | Arbetsbänkens storlek | mm | 1000x550 | 1200x600 | 1400x700 | 1600x800 |
| T-format spår (bredd*nummer) | mm | 5-18-90 | 5-18-100 | 5-18-110 | 7-22-110 | |
| Max. ladda | kg | 600 | 800 | 900 | 1500 | |
| Noggrannhet | Positioneringsnoggrannhet (JIS 6338) | mm | ±0.005/300 | ±0.005/300 | ±0.005/300 | ±0.005/300 |
| Repetitiv noggrannhet (JIS 6338) | mm | ±0.003 | ±0.003 | ±0.003 | ±0.003 | |
| Automatiskt verktygsbytessystem | Verktygsmagasinskapacitet | Disk 24T | Disk 24T | Disk 24T | Disk 24T | |
| Typ av verktygshandtag | BT40 | BT40 | BT40 | BT50 | ||
| Verktygsbytestid (TT) | sek | 1.8 | 1.8 | 1.8 | 4.0 | |
| Max.verktygsdiameter/intilliggande verktygsdiameter | 78/120 | 78/120 | 78/120 | 78/120 | ||
| Max. verktygslängd | mm | 300 | 300 | 300 | 300 | |
| Max. verktygets vikt | kg | 8 | 8 | 8 | 15 | |
| Andra | Nettovikt (ungefär) | kg | 5200 | 7200 | 9500 | 12000 |
| Kapacitet för kylvätska | L | 180 | 200 | 280 | 280 | |
| Smörjoljetankens kapacitet | L | 4 | 4 | 4 | 4 | |
| Strömförsörjning | LVA | 20 | 30 | 35 | 40 | |
| Tryckkrav för lufttrycksenhet | Par | 6 | 6 | 6 | 6 | |
| Yttre mått (LxBxH) | mm | 2430x3780x2480 | 2700x4430x2650 | 3200x4800x3800 | 3200x5160x3800 | |
